Augmentez votre multimètre avec un testeur de composants



Un multimètre est un équipement génial, mais c’est aussi une bonne idée d’avoir un testeur de composants bon marché et joyeux dans votre coffre au trésor d’outils.

Quand j’avais les yeux brillants, la queue touffue, jeune et (plus) stupide (que je ne le suis aujourd’hui), je n’achetais que les composants dont j’avais besoin à l’époque, projet par projet.

Ce n’était pas vraiment un problème quand j’étais adolescent parce qu’il y avait un magasin qui vendait des morceaux d’électronique à quelques kilomètres de chez moi. Je pourrais facilement monter dans un bus au bas de notre rue et être au magasin en 15 minutes environ.

Cette boutique, qui s’appelait Bardwells, tient une place particulière dans mes souvenirs. Il était situé au coin d’un dédale de ruelles cachées à la vue de la route principale (cela m’a juste frappé que je n’ai aucune idée de comment j’ai découvert qu’il existait en premier lieu). En plus des éléments tels que le stripboard, les connecteurs et les composants ordinaires tels que les condensateurs, les résistances, les inductances, les diodes, les transistors et les circuits intégrés simples de la série 7400, ils vendaient également de la soudure, des fers à souder et d’autres outils du commerce.

Mieux encore, ils avaient toujours des piles de boîtes en carton contenant des « trucs » intéressants, comme de vieux téléphones noirs à cadran rotatif et des relais pas à pas compliqués (alias monosélecteurs) qui avaient été acquis auprès de la poste britannique. « Pourquoi la poste ? » Je t’entends dire. Eh bien, c’était parce que le bureau de poste au Royaume-Uni avait historiquement le monopole des lettres et des messages télégraphiques, alors lorsque les téléphones sont arrivés sur les lieux, ils ont réussi à faire pression sur le gouvernement pour le contrôle, arguant qu’il s’agissait simplement d’un autre moyen de communiquer par fil.

L’héritage des équipements électroniques

À cette époque, vers 1970, alors que j’avais 13 ans, je pense que je pouvais acheter un vieux téléphone à cadran pour environ une livre sterling, ce qui aurait équivalent à environ 2,5 dollars américains à l’époque. Si j’avais su ce que je sais maintenant, j’en aurais acheté un tas, car un téléphone à cadran vintage en bon état peut coûter des centaines de dollars aujourd’hui.

Bien sûr, le recul est la seule science exacte. Prenez Bitcoin, par exemple, qui est apparu pour la première fois sur la scène en janvier 2009. À cette époque, l’extraction de nouveaux Bitcoins était peu coûteuse en termes de calcul par rapport à la façon dont les choses sont aujourd’hui. Je pense que c’était vers l’été 2010 lorsqu’un ami a suggéré que nous utilisions toutes les cartes de développement FPGA en ma possession (les sociétés FPGA me les envoient pour que je les examine) pour extraire des Bitcoins, mais nous avons finalement décidé que cela ne valait pas la peine effort parce que chaque pièce ne valait qu’environ 0,08 $ à l’époque. (Je pleure maintenant pour m’endormir chaque nuit.)

Au fil des ans, les magasins électroniques locaux ont commencé à fermer leurs portes et Internet est devenu mon ami. De plus, plutôt que d’acheter des composants individuellement, j’ai commencé à acheter des packs de sélection des composants que j’utilise le plus souvent. Il y a vraiment de très bonnes affaires. Par exemple, je viens d’avoir un rapide Google alors que personne ne cherchait à trouver les articles suivants sur Amazon : 300 diodes de redressement assorties pour 9,99 $, 450 diodes électroluminescentes (LED) de différentes couleurs pour 12,99 $, 1 000 résistances 1/4W 5% couvrant 25 valeurs pour 10,99 $ (ou 2 600 résistances 1/4W 1% couvrant 130 valeurs pour 17,49 $), et 600 condensateurs en céramique couvrant 15 valeurs pour 14,99 $.

Comme le destin l’a voulu, c’est ma boîte de condensateurs en céramique qui a déclenché (sans jeu de mots) cette colonne. Je regardais justement l’image associée aux 600 condensateurs céramiques mentionnés dans le paragraphe précédent. Je vois que les condensateurs ont des marquages ​​numériques clairs ; De plus, le couvercle a une référence croisée claire faisant correspondre les numéros sur les condensateurs aux valeurs de capacité réelles. C’est triste à dire, ce n’est pas le cas avec mon conteneur de condensateurs, que j’ai acheté il y a environ un an. Bien que les condensateurs eux-mêmes soient géniaux, les inscriptions sur ces petits coquins sont presque illisibles.

Étant donné que la carte dans le couvercle reflète les valeurs de capacité dans chaque compartiment, ce n’était pas un problème jusqu’à il y a quelques jours, lorsque je construisais un projet de passe-temps sur notre table de salle à manger, et j’ai bêtement laissé ma boîte de condensateurs ouverte. Ai-je déjà mentionné que nous avons un chat stupide appelé Drummer? Il s’agit d’un monstre Maine Coon pesant environ 40 livres et ressemblant à un lynx. Malheureusement, Drummer n’est pas le plus brillant des chats dans la mesure où il pourrait être déjoué par une noix. De plus en plus, malheureusement, il a sauté sur la table et a fait tomber ma boîte de condensateurs par terre. « Oh mon Dieu », ai-je dit (ou des mots à cet effet).

Trésorerie du testeur de composants

Dans ma chronique précédente – Comment j’ai appris à arrêter de m’inquiéter et à aimer le multimètre – J’ai bavardé, comme à mon habitude, sur les multimètres. Le fait est que, même si j’aime mon multimètre pratique, il n’est pas très utile lorsqu’il s’agit de mesurer des valeurs de capacité. Heureusement, j’ai aussi un testeur de composants bon marché et joyeux que j’ai acheté sur eBay il y a quelques années pour environ 20 $ (je viens de faire une recherche rapide et j’ai trouvé ce petit scallywag pour seulement 16,95 $).

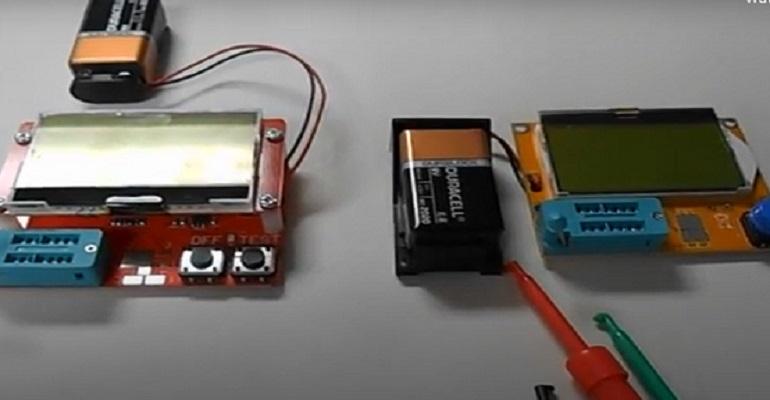

Max Maxfieldmax-0012-01-testeur-de-composants.jpg

Mon testeur de composants pas cher et joyeux.

Tout ce que vous avez à faire est de brancher les fils de votre composant dans la prise à force d’insertion nulle (ZIF), d’appuyer sur le bouton « Test » et de regarder les résultats présentés à l’écran. Le testeur identifie automatiquement le type de composant (résistance, condensateur, diode, transistor, etc.), sélectionne la plage appropriée pour obtenir les meilleures mesures et affiche les résultats (un condensateur céramique de 10 µF dans l’image ci-dessus).

L’essentiel est que je recommande chaleureusement quelque chose comme ce petit coquin à tout amateur. En fait, depuis un certain temps, j’ai pensé que la mise en œuvre de ce type de fonctionnalité à l’aide d’un Arduino ferait un projet « comment faire » génial. En dehors de toute autre chose, cela fournirait une plate-forme fantastique pour expliquer les concepts électriques et électroniques fondamentaux. Nous pourrions commencer par quelque chose de simple comme des résistances, puis ajouter des condensateurs, puis des inductances, et ainsi de suite. Le seul problème est le manque de temps – tellement de choses amusantes à faire ; si peu de temps pour tout faire.

Mais attendez, il y a plus, parce que j’étais sur le point de fermer cette chronique quand je me suis souvenu de quelque chose que j’ai entendu de mon copain Guido Bonelli il y a quelques jours. Comme je l’ai mentionné dans une colonne précédente – Accélérez le développement et le débogage d’Arduino avec Dr. Duino – Guido a créé des cartes de développement étonnantes sous le surnom de Dr.Duino pour aider les gens à créer leurs projets et prototypes Arduino.

Le fait est que Guido crée toujours de nouveaux projets que ses clients peuvent mettre en œuvre à l’aide de leurs Dr.Duinos. Comme le destin l’a voulu, l’un des projets sur lequel Guido travaille actuellement est d’utiliser son Dr.Duino Explorer pour mettre en œuvre un simple multimètre courant-tension-résistance. Une fois qu’il l’aura mis en place, je suis sûr que je ferai un compte rendu plus détaillé dans une future chronique. En attendant, comme toujours, j’attends vos commentaires, questions et suggestions.
